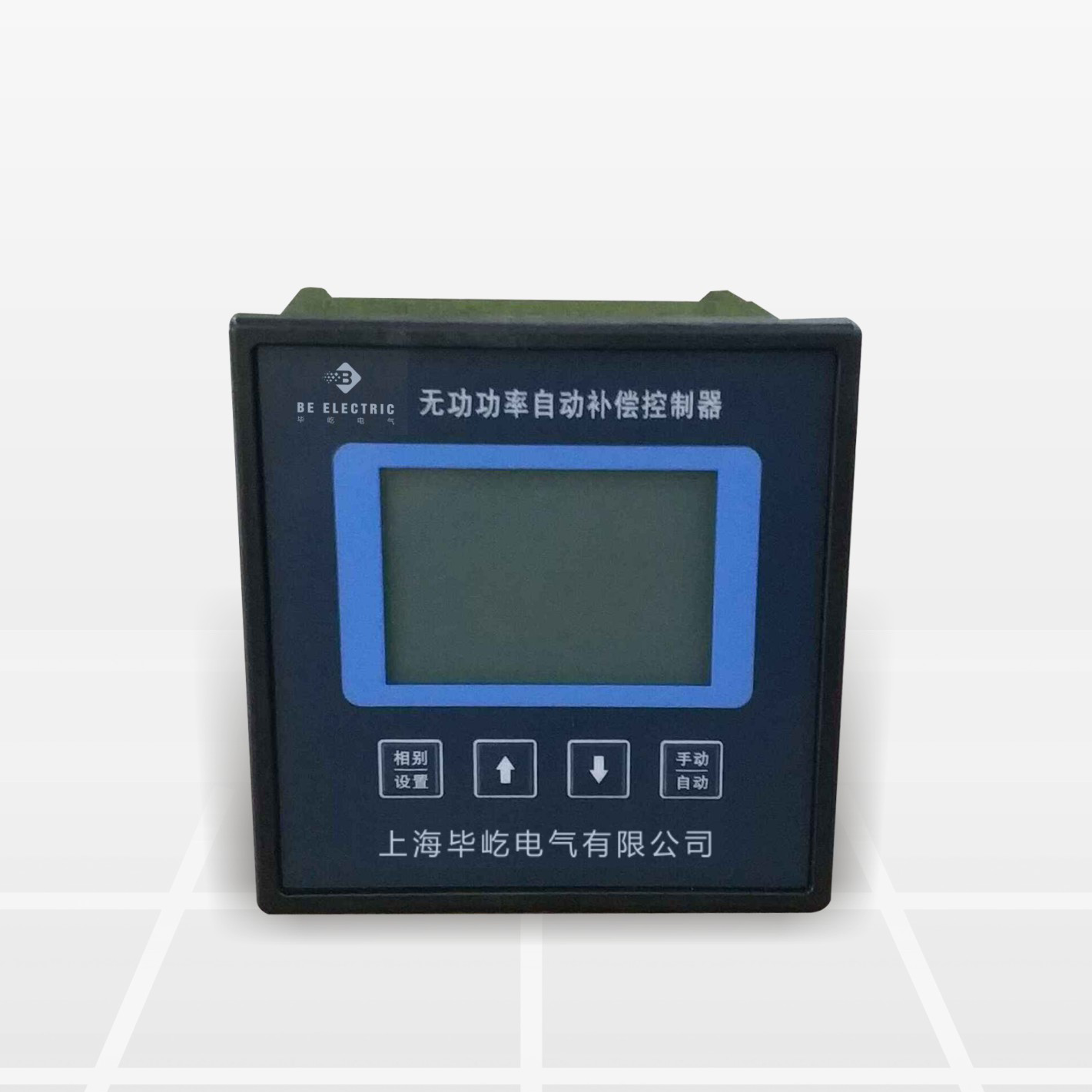

PRODUCT CHARACTERISTICS

產品特性

適用于接觸器和可控硅投切，具備手動、自動兩種工作方式，支持三相補償、分相補償、混合補償方案，可選擇不同控制器進行控制圖形化LCD顯示，可實時顯示步狀態、測量值和系統參數。
低壓系統中功率因數控制器測量實際功率因數，并投入或切除相應的電容器組，從而使得功率因數達到理性要求，控制器經由電流和電壓監測電網有功和無功分量，進而計算電流基波與電壓之間的相位角，并與目標功率因數比較，如果偏離了功率因數，則控制器負責對電容器組進行步級投切。測量值顯示

• 電壓、電流    感性/容性無功

• 有功功率、無功功率、視在功率

• 根據目標功率因數計算出的缺失的無功功率

• 諧波電壓及諧波電流畸變率

• 系統頻率

• 2-13次諧波電壓、電流

• RS485接口 Modbus/RTU協議

• 過電壓、欠電壓、欠流鎖定

• 感性/容性無功

TECHNICAL PARAMETER

技術參數
工作電壓    100V-400VAC
電流測量    0-5A，50HZ
控制方式    循環投切
顯示          電流I、電壓U、功率因數cos、有功功率P、無功功率Q等
輸出路數    16路
接口          RS485 Modbus RTU協議
觸點容量    AC 220V 5A 50Hz
工作溫度    -25-+70℃
環境濕度    0%-95%，無潮濕及凝露
防護等級    外殼IP40
技術標準    EN61010-1，EN61326
