PRODUCT OVERVIEW

產品概述

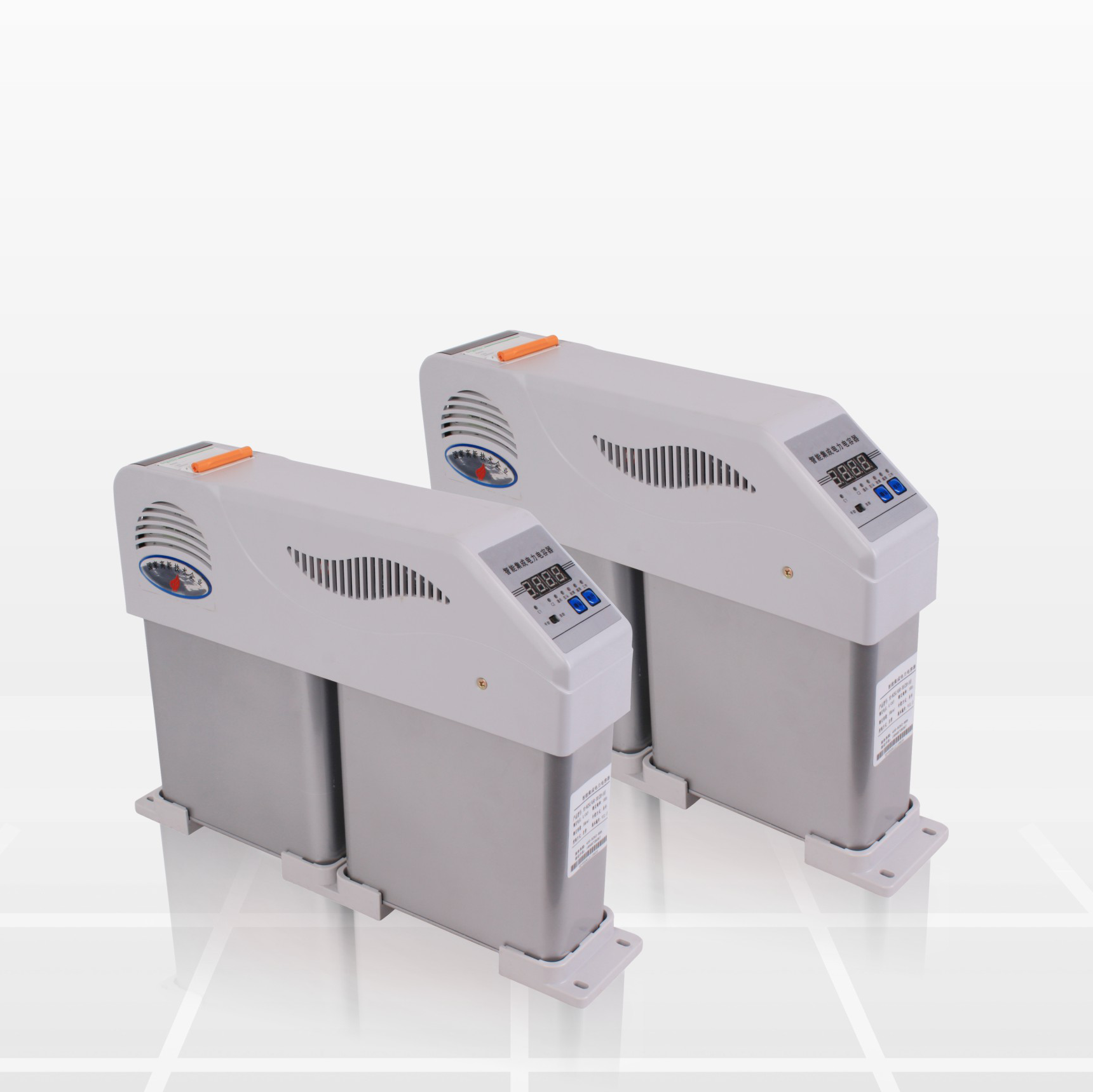

BEIC系列純電容型智能電容器是0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元，過零投切電路，線路保護單元，低壓電力電容器構成該產品改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有體積更小、功耗更低、使用更加靈活、維護更加方便、使用壽命更長、可靠性更高的特點，適應了現代電網對無功補償的更高要求。

BEIC/L系列漶波型智能電容器是基于電力行業發展的迫切需要，果用先進技術和工藝，以低壓電力自意電容器+低壓電抗器為主體，以智能投切開關為投切元件，集最優控制技術和最全面保護為一體的經合智靜產品。該智修電容采用上下分體式結構。中回路元件后種制同路家全隔離，上部為智帶檢掉制、保護及投物單元，下部為主體部分，害善的上下分體結構，可實現產品的快速情裝和折卸，維護、保養等操作。

TECHNICAL PARAMETER

技術參數
環境溫度    -45℃-+55℃
相對濕度    40℃20%-90%
海拔高度    =2000m
額定電壓    AC220VIAC380V
系統頻率    48.5-51.5Hz
電壓諧波    諾波電壓總騎變率不大于5%
電壓          20.5%(在80-120%電源額定電壓范圍內)
電流          <0.5%(在5%-20%額定電流范圍內1
功率          61%
功率因數    +0.01
電壓           E0.5%
電流           50.5%
內部接法    共補△接法、分補Y型
控制器投切切準確案    100%
衰減率          62%/年
參照標準 IEC60831-1+2 EN60831-1+2 GB/T22582-2008 GB/T15576-2008

PRODUCT FEATURES

產品特點

• 模塊化結構:將相關元器件合為一個整體，安裝時采用積木堆積方式，易于安裝。

• 擴展方便:在無功補償容量不足時可方便增加智能電容模塊，進行擴容，滿足無功需求。

• 接線簡單:比傳統模式減少50%的安裝時間，可實現快速組裝。

• 智能控制:可多臺并機使用，也可單臺獨立使用:即可就地手動操作，也可遠程自動控制。防投切振蕩:采用獨特的設計原理，防止控制器死機而產生的不補償或過補償現象。

• 維護方便:維修保養、升級改造便捷安全。

• 工藝先進:采用先進的噴涂工藝，產品外觀清潔環保。

• 投切先進：采用討零投切技術，投切響應速度快，無沖擊電流不會造成網壓閃變。

• 網絡通訊:自帶通訊接口可以接入綜合管理后臺，實現了智能化管理。

• 安裝方便：安裝與柜型無關，可與國內外各種柜型任意配套。

• 效果顯著:穩定系統電壓，提高功率因數，提高配變有功出力，減少增容投資，降損節能。

• 可靠性高:采用優質電容器及高線性度電抗器，可靠性高。

APPLICATIONOCCASION

應用場合

智能無功補償電容器為改善供申功率因數、提高電網效率提供解決方案。主要應用領域有:

• 居民小區配電系統市政商業建筑

• 交通隧道配電系統

• 箱變、成套柜、戶外配電箱
